25. Váltakozó áram létrehozása és jellemzői

1. Váltakozó áram létrehozása:

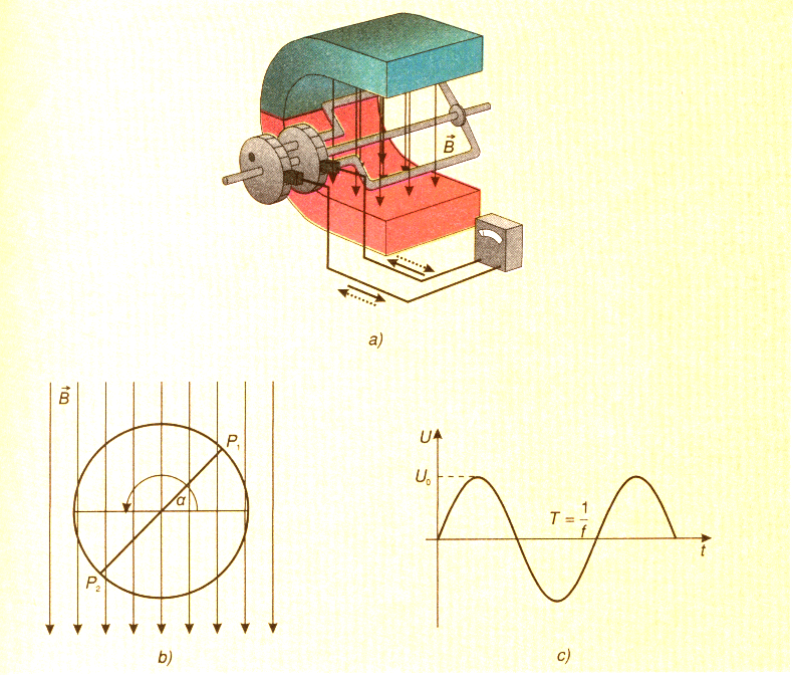

A generátor felépítése és működése:
Az állandó mágneses mezőben (az indukció vonalakra merőleges tengely körül) forgó vezetőkeretben (vagy tekercsben) az indukált feszültség értéke szinuszosan változik.
Az így létrejövő áram a váltakozó áram.

2. Váltakozó áram tulajdonságai:

Az egyenárammal ellentétben a váltakozó áram

• nem elektrolizál,
• van mágneses tere,
• hőhatása is van.

3. Jellemzői:

Pillanatnyi értékek:

• Pillanatnyi áramerősség (i)
• Pillanatnyi feszültség (u)

Maximális értékek:

• Áramerősség amplitúdó (i_max)
• Feszültség amplitúdó (u_max)

Forgómozgásra jellemző értékek:

• Szögsebesség (ω)
• Frekvencia (f)
• Kezdőfázis (φ = fí)

Effektív értékek:
A hőhatás szempontjából a váltakozó árammal egyenértékű egyenáram jellemzői.

• Effektív áramerősség:
• I = i_max/√2
• Effektív feszültség:
• U = u_max/√2
• Impedancia (eredő ellenállás):
• Z = U/I

Ez az érték hálózati feszültség esetén U = 230V.
A hálózati áram frekvenciája: 50Hz.

Elektromos munka, teljesítmény:
 W = U·I·t
 P = U·I = 0,5·u_max·i_max

---

4. Ellenállások (passzív kétpólusok) váltakozó áramú áramkörben:

A. Ohmikus ellenállás:
Megvalósítója:
 Fogyasztó

Jellemzője:
 ellenállás (R)
Ohmikus ellenállás:
 R
(Az ohmikus ellenálláson az áramerősség és a feszültség fázisban van egymással.)

B. Kapacitív ellenállás:
Megvalósítója:
 Kondenzátor

Jellemzője:
 kapacitás (C)
Kapacitív ellenállás:
 X_C = 1/(C·ω)
Alkalmazásának hatása:

(Kapacitív ellenálláson az áramerősség 90°-t siet a feszültséghez képest)

C. Induktív ellenállás:
Megvalósítója:
 Tekercs

Jellemzője:
 induktivitás (L)
Induktív ellenállás:
 X_L = L·ω
Alkalmazásának hatása:

(Induktív ellenálláson az áramerősség 90°-t késik a feszültséghez képest)
